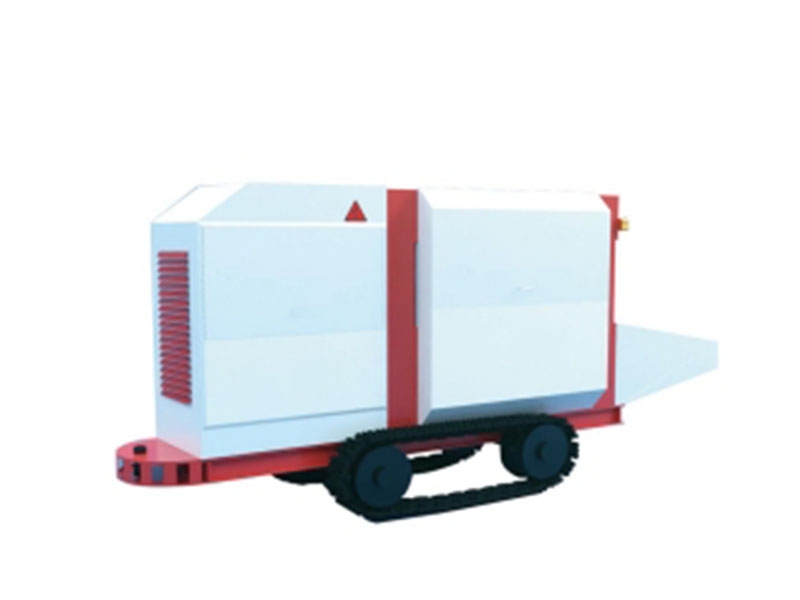

產品介紹

采用螺旋式給料、速度均勻、無脈沖現象、回彈率低、粉塵少、故障率低、解決了轉子式噴射機脈沖式給料，轉子漏氣導致揚塵嚴重，回彈率居高不下的缺點。該設備適用于地下工程、巖土工程、市政工程等領域。它是利用壓縮空氣為動力，將按一定比例配合的拌和料通過噴沙膠管輸送井高速噴射到受噴面上凝結硬化，從而形成混凝土支護層的作業設備。

機器結構

螺旋給料式混凝土噴射機由機架、驅動裝置、送料螺旋軸、噴漿料料斗、噴漿料篩分裝置、速凝劑定量給料裝置、噴射椎體、氣力集成分配裝置、灑水裝置部分組成。

1.驅動裝置安裝在機架后部，有一臺K系列的減速機和一臺30kW的電動機組成。減速機動比22.30,傳動效率95%。

2.送料螺旋軸，架設在三個軸承座上，以保證送料螺旋軸的穩定運行。送料螺旋軸與減速機輸出軸通過聯軸器連接。

3.噴漿料料斗為梯形結構。其下底是一個半圓形鋼筒。送料螺旋軸穿過半圓形鋼筒。

4.噴漿料篩分裝置由一塊布滿圓孔的鋼篩板與振動器組成。斜置在噴漿料料斗上方。

5.速凝劑定量給料裝置由一個梯形料斗與速凝劑定量螺旋軸組成。定量螺旋軸上有一個鏈輪，通過鏈條與噴漿料給料螺旋軸連接。

6.噴射椎體設置在噴漿料料斗前端，其下部有兩個進氣接口。當噴漿料被給料螺旋軸推送至椎體后，通過氣力集成分配裝置上的進風，將噴漿料從噴射椎體內吹送到噴漿管。

7.氣力集成分配裝置上，設置有一個進氣接口，連接外部氣源。該裝置上還設置有兩個出氣接口，通過高壓膠管連接到噴射椎體。該裝置上還設置有一個振動器氣源接口，通過膠管連接到振動器，帶動篩板完成篩分工作。該裝置上還設置有一個壓力表，用來監測輸料管的工作壓力。
